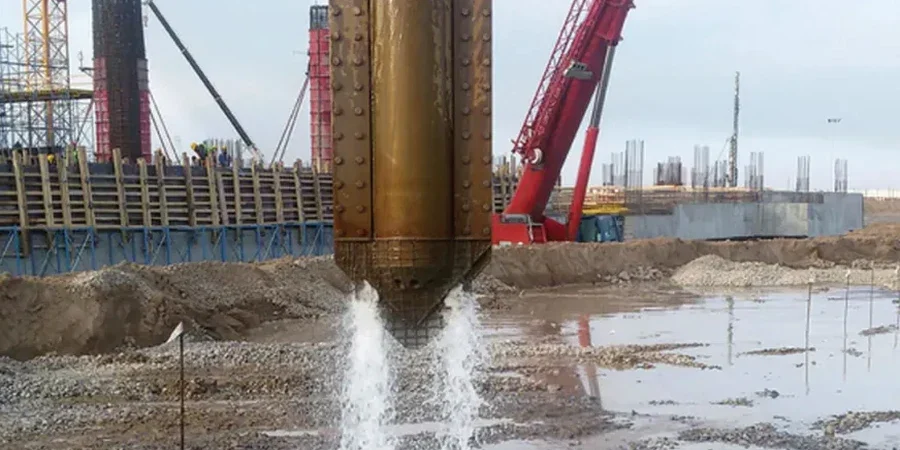

Un chantier de logements collectifs près du Clain, en contrebas du plateau. Une couche de remblais hétérogènes sur six mètres, directement sur les marnes du Jurassique. La solution retenue : un maillage de points de vibrocompactage avec plots ballastés, dimensionné après quatre campagnes de sondages. Depuis le labo, on a suivi la densification mètre par mètre. La conception de vibrocompactage à Poitiers bute souvent sur cette alternance brutale entre calcaire fissuré et argile gonflante. On croise ces profils sur le secteur des Couronneries comme aux abords de la vallée de la Boivre. Chaque projet demande d’ajuster la maille, l’énergie et le diamètre du vibreur en fonction du refus mesuré. Un simple ratio énergétique théorique ne suffit pas. On intègre aussi la présence possible de poches karstiques, fréquentes ici. La norme NF EN 14731:2005 encadre la procédure, mais c’est le retour d’expérience local qui fait la différence. Pour les sols limoneux de plateau, on couple parfois la conception avec des colonnes ballastées quand la fraction fine dépasse 15 % et que le drainage devient critique.
La maille de densification se cale sur le refus mesuré, pas sur un simple ratio énergétique théorique.
Démarche et périmètre
Facteurs du sol local
L’hiver dans le Poitou, c’est la saturation lente des limons de plateau. On l’observe chaque année sur les chantiers différés entre novembre et mars. Un sol qui semblait portant en septembre peut perdre trente pour cent de capacité portante après deux mois de pluie. La conception de vibrocompactage doit anticiper ce gonflement saisonnier, surtout dans les zones proches de la Boivre. On recommande un drainage périphérique systématique et un surdimensionnement de la maille en pied de talus. Le risque karstique est l’autre sujet. Une poche vide sous un plot vibrocompacté fausse l’interprétation du refus. À Poitiers, on a systématisé la reconnaissance par micro-gravimétrie ou tomographie électrique avant tout maillage. Sans cela, on compacte dans le vide, et le tassement survient après la réception. Le contrôle post-traitement par essai de chargement à la plaque devient alors non négociable.
Normes de référence
NF EN 14731:2005 - Exécution des travaux géotechniques spéciaux - Vibrocompactage, NF EN 1997-1 - Eurocode 7 : Calcul géotechnique - Partie 1 : Règles générales, NF P94-500 - Missions géotechniques types
Services complémentaires
Dimensionnement de la maille
Calcul du maillage optimal selon la granulométrie, la compacité initiale et l’objectif de portance, en application de la norme NF EN 14731.
Planche d’essai et suivi
Réalisation et interprétation de plots d’essai instrumentés, avec enregistrement des paramètres de fonçage, amplitude et pression.
Contrôles post-compactage
Essais pénétrométriques (CPT), essais à la plaque dynamique et statique, contrôle de colonnes par carottages localisés.
Adaptation en site karstique
Couplage avec méthodes géophysiques (tomographie électrique) pour sécuriser le maillage en présence de vides souterrains.
Paramètres typiques
Questions fréquemment posées
Quel est le coût d’une conception de vibrocompactage à Poitiers ?
Pour une mission de conception G2 AVP/PRO incluant la campagne de reconnaissance, la planche d’essai et le rapport, les budgets se situent généralement entre 1 440 € et 4 070 € selon l’emprise et la densité du maillage.
Quelle norme encadre le vibrocompactage en France ?
L’exécution est régie par la norme NF EN 14731:2005. Le dimensionnement géotechnique suit l’Eurocode 7 (NF EN 1997-1) et les missions géotechniques sont définies par la norme NF P94-500.
Jusqu’à quelle profondeur peut-on traiter le sol par vibrocompactage ?
Dans le contexte poitevin, on traite couramment des épaisseurs de 4 à 12 mètres. La limite est souvent dictée par le toit du substratum calcaire ou par la présence de blocs rocheux dans les formations résiduelles.
Que faire en cas de vide karstique détecté pendant le chantier ?
On suspend le maillage sur la zone concernée et on adapte le plan de compactage. En général, on comble la poche par injection gravitaire avant de reprendre le vibrocompactage avec un maillage resserré autour de l’anomalie. Plus d'info.
