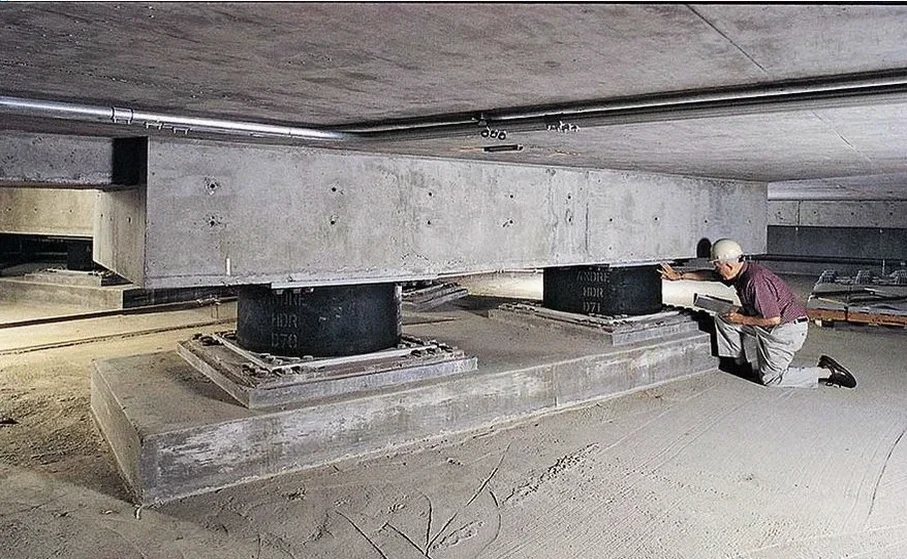

Beaucoup de maîtres d'ouvrage à Poitiers sous-estiment encore l'aléa sismique parce que la Vienne est classée en zone 3, sismicité modérée. Erreur. Un séisme même de magnitude 4,5 sur le seuil du Poitou, secteur marqué par la faille de Chasseneuil, peut générer des accélérations au rocher incompatibles avec une structure simplement encastrée. Notre bureau d'études intervient pour intégrer la conception d'isolation sismique à la base dès la phase AVP, en découplant le mouvement du sol du bâti via des isolateurs élastomères ou à glissement. Ça change tout sur les bâtiments de catégorie III et IV à Poitiers, hôpitaux ou groupes scolaires du quartier des Couronneries, où maintenir la fonctionnalité post-séisme est une exigence réglementaire. On combine cette approche avec les essais CPT quand la stratigraphie karstique locale doit être connue au mètre près sous les appuis parasismiques, pour caler le modèle géotechnique avant tout dimensionnement dynamique.
Découpler la structure du sol à Poitiers, c'est passer d'un coefficient de comportement q=1,5 à une réduction des efforts horizontaux de 60 à 80 %.
Démarche et périmètre
Facteurs du sol local
Le plateau calcaire autour du centre-ville de Poitiers et les alluvions de la vallée du Clain n'ont pas du tout la même signature dynamique. Sur le rocher du quartier Notre-Dame, l'amplification est quasi nulle, les isolateurs travaillent dans des conditions prévisibles. En revanche, côté Porteau ou dans le secteur de la gare, les remblais et alluvions récentes amplifient les ondes de cisaillement, ce qui peut allonger artificiellement la période fondamentale et décaler l'efficacité du système d'isolation si on ne recalcule pas le spectre spécifique au site. Autre point critique à Poitiers : la présence de karsts sous le plateau. Une cavité non détectée sous un plot d'isolateur fausse complètement la rigidité verticale et peut entraîner un tassement différentiel sous séisme. On recommande toujours une reconnaissance géophysique avant implantation définitive des appuis, condition sine qua non pour garantir la fiabilité de la conception d'isolation sismique à la base.
Normes de référence
NF EN 1998-1 (Eurocode 8) : calcul des structures pour leur résistance aux séismes, NF EN 15129 : dispositifs antisismiques, Arrêté du 22 octobre 2010 modifié : zonage sismique de la France, NF P 06-013 (abrogée mais référence pour les PS92)
Services complémentaires
Définition du spectre de site
Étude géotechnique spécifique et analyse de la réponse sismique locale selon l'Eurocode 8 pour établir le spectre de dimensionnement propre au projet.
Dimensionnement des isolateurs
Calcul non linéaire des isolateurs élastomères à amortissement élevé ou pendules à friction, avec vérification au flambement, distorsion et stabilité sous charges verticales.
Analyse temporelle non linéaire
Simulation dynamique sur 7 accélérogrammes pour valider le comportement global de la structure isolée et les déplacements résiduels.
Dossier de contrôle technique
Constitution des notes de calcul et plans pour validation par le contrôleur technique, en conformité avec l'arrêté du 22 octobre 2010.
Paramètres typiques
Questions fréquemment posées
Quel budget prévoir pour la conception d'isolation sismique à la base à Poitiers ?
Pour une mission complète incluant étude de site, dimensionnement des isolateurs et analyse temporelle, les honoraires se situent entre 3 800 € et 6 920 € selon la complexité de la structure et le type d'isolateur retenu. Ce montant couvre la phase conception jusqu'au dossier de consultation des entreprises.
L'isolation sismique est-elle obligatoire à Poitiers pour tous les bâtiments ?
Non, la réglementation ne l'impose pas de manière systématique. La Vienne étant en zone 3, l'Eurocode 8 s'applique aux bâtiments neufs de catégorie II et supérieure, mais le recours à l'isolation sismique à la base est une solution technique volontaire pour les ERP de catégorie III et IV, ou pour des objectifs de performance post-séisme immédiate.
Quelle différence entre un isolateur élastomère et un pendule à friction ?
L'isolateur élastomère à amortissement élevé dissipe l'énergie par déformation du caoutchouc et recentre la structure élastiquement. Le pendule à friction dissipe par glissement sur une surface courbe et son recentrage dépend de la géométrie de la surface. Le choix dépend du poids de la structure, du déplacement cible et de la raideur post-élastique recherchée.
Quels essais de sol sont nécessaires avant de dimensionner les isolateurs ?
Il faut a minima un profil de vitesse des ondes de cisaillement Vs30 par MASW ou cross-hole pour classer le sol selon l'Eurocode 8, complété par des sondages carottés ou CPT pour identifier les cavités karstiques fréquentes sous le plateau de Poitiers. Sans cette reconnaissance, le spectre de site n'est pas fiable.
