Avec ses 90 000 habitants perchés sur un promontoire calcaire entre le Clain et la Boivre, Poitiers présente un sous-sol qui raconte deux mille ans d’occupation humaine, mais aussi une géologie complexe où le calcaire jurassique alterne avec des marnes et des argiles de décompression. Quand un projet d’aménagement touche au centre historique ou aux coteaux qui descendent vers la vallée, la tomographie sismique (réfraction/réflexion) devient l’outil le plus fiable pour imager ces contrastes sans ouvrir la moindre tranchée. On génère une onde en surface et on enregistre les temps d’arrivée sur une ligne de géophones ; le traitement révèle la profondeur du toit rocheux, l’épaisseur des remblais, et parfois des cavités invisibles depuis la surface. Pour les bureaux d’études qui travaillent sur le plateau de Saint-Éloi ou les pentes du quartier Montbernage, on couple souvent cette approche avec un essai au pénétromètre statique CPT quand le terrain meuble le permet, ce qui donne une colonne de paramètres mécaniques à corréler avec l’image sismique.
La sismique réfraction identifie le toit calcaire sous les remblais du centre-ville de Poitiers, là où les sondages mécaniques sont bloqués par l’accessibilité.
Démarche et périmètre
Facteurs du sol local

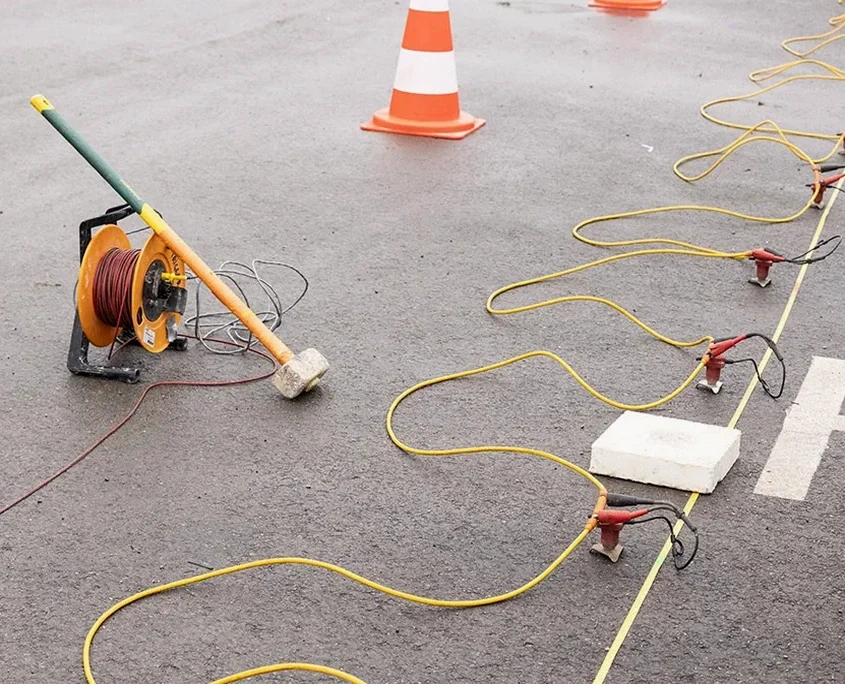

Une campagne de sismique réfraction mobilise un matériel qu’on ne croise pas tous les jours dans les rues de Poitiers : un jeu de géophones à bobine mobile couplés au sol par des pointes, un câble sismique multiconducteur, un sismographe 24 bits et une source d’énergie qui peut aller du simple marteau de 10 kg à la masse accélérée de 50 kg montée sur châssis. Le risque principal sur le plateau calcaire, c’est l’effet de site lié aux remplissages karstiques : une poche d’argile de décalcification de quelques mètres de large peut générer une anomalie de vitesse qui, si elle est mal interprétée, fait croire à un pendage rocheux inexistant. On lève cette ambiguïté en croisant la sismique avec un sondage à la tarière ou un essai de résistivité électrique qui confirme la nature du matériau. Le deuxième piège, classique dans la vallée du Clain, c’est la couche à faible vitesse cachée sous une dalle calcaire superficielle : la réfraction simple ne la voit pas, d’où l’intérêt de la tomographie et de la réflexion pour reconstruire une image fidèle du sous-sol.
Normes de référence
NF P94-500 (missions géotechniques G1 à G5), NF EN 1998-1 (Eurocode 8 – Calcul des structures pour leur résistance aux séismes, classification de site via Vs30), ASTM D5777-18 (lignes directrices pour la sismique réfraction, utilisée en complément)
Services complémentaires
Reconnaissance avant fondation sur plateau calcaire
Cartographie du toit rocheux et détection des poches d’altération sous les projets de maisons individuelles ou petits collectifs, là où la tarière ne descend pas dans le rocher.
Détection de cavités et de galeries souterraines
Imagerie des vides liés aux anciennes carrières de pierre de taille ou aux caves du centre historique. La sismique réflexion haute résolution est couplée à la résistivité électrique en cas d’ambiguïté.
Profil Vs30 pour études parasismiques
Mesure du profil de vitesse des ondes de cisaillement jusqu’à 30 mètres, obligatoire pour la classification de site réglementaire selon l’arrêté du 22 octobre 2010 modifié.
Étude de glissements sur les coteaux de la Boivre et du Clain
Délimitation du volume de terrain en mouvement lent par tomographie sismique, repérage de la surface de rupture dans les argiles de décompression au-dessus du calcaire.
Paramètres typiques
Questions fréquemment posées
Quelle est la profondeur maximale atteinte par la sismique réfraction à Poitiers ?
Sur le plateau calcaire poitevin, avec un dispositif de 72 géophones espacés de 5 mètres et une source à masse accélérée, on image couramment le toit du calcaire sain entre 25 et 40 mètres de profondeur. La limite dépend surtout du contraste de vitesse entre les terrains de couverture et le rocher ; dans les vallées du Clain où les alluvions sont épaisses, la profondeur utile est souvent de 15 à 20 mètres.
La tomographie sismique fonctionne-t-elle en plein centre-ville de Poitiers, avec le bruit urbain ?
Oui, mais il faut adapter le protocole. En milieu urbain dense, on privilégie des tirs nocturnes ou le dimanche matin, avec un empilement de coups (stacking) pour améliorer le rapport signal/bruit. Les pavés et les réseaux enterrés imposent aussi un couplage soigné des géophones. Nous avons cartographié des remblais historiques rue de la Cathédrale en combinant sismique passive (bruit de fond) et tirs actifs.
Quel est le délai pour obtenir les résultats d’une campagne sismique ?
Comptez une à deux journées de terrain pour un profil de 100 à 200 mètres, puis cinq à huit jours ouvrés pour le traitement tomographique et la rédaction du rapport géotechnique. Les coupes interprétatives sont livrées au format DXF ou PDF vectorisé, prêtes à être intégrées dans les plans de l’équipe de maîtrise d’œuvre.
Quel budget prévoir pour une reconnaissance par sismique réfraction sur un terrain à Poitiers ?
Pour un profil unique de 100 à 150 mètres avec tomographie réfraction et analyse MASW, le budget se situe habituellement entre 2 490 € et 4 680 €, selon la longueur totale, le nombre de géophones déployés et la complexité du traitement (réflexion complémentaire, Vs30). Ce montant inclut la mobilisation de l’équipe, l’acquisition, le traitement et le rapport signé par un ingénieur géotechnicien.
La sismique permet-elle de distinguer le calcaire sain du calcaire fracturé sous Poitiers ?
Tout à fait. La vitesse des ondes P dans le calcaire sain du Jurassique dépasse généralement 3 000 m/s, alors qu’un calcaire fracturé ou altéré par la dissolution karstique tombe entre 1 500 et 2 200 m/s. La tomographie en réfraction visualise cette variation latérale de vitesse, ce qui aide à cibler les zones de faiblesse pour l’implantation des pieux ou des fondations superficielles.
